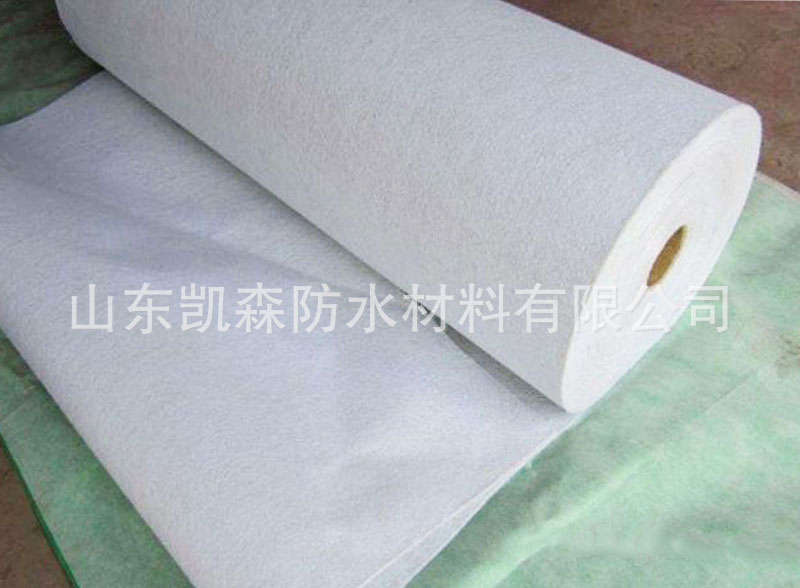

丙綸防水卷材
聯(lián)系人：鄭經(jīng)理
13863624980 |
 |
立即咨詢聯(lián)系我們 |
產(chǎn)品特點(diǎn)：
1、該產(chǎn)品由不同材料組成，產(chǎn)品性能得到顯著提高，特別是該產(chǎn)品單獨(dú)設(shè)有防老化層
2、聚乙烯丙（滌）綸防水卷材上下兩表面粗糙，無紡布纖維呈無規(guī)則交叉結(jié)構(gòu)，形成立體網(wǎng)孔，使其抗拉強(qiáng)度高、抗?jié)B能力強(qiáng)、低溫柔性好，膨脹系數(shù)小、溫升效應(yīng)低、變形適應(yīng)能力強(qiáng)、摩擦系數(shù)大，可與多種粘劑配合使用，粘接效果良好。
3、聚乙烯丙（滌）綸防水卷材與水泥基面粘接時可采用水泥素漿做粘接劑，水泥素漿可直接進(jìn)入卷材表面的網(wǎng)孔中，隨水泥凝固為一體，水泥素漿不存在老化、霉變、水解等問題
4、用聚乙烯丙（滌）綸防水卷材施工后的防水層表面可直接進(jìn)行裝飾裝修（如粘貼瓷磚、地板磚、馬賽克、抹水泥漿等）。
5、使用聚乙烯丙（滌）綸防水卷材施工對找平層（基層）含水率沒有特殊要求，只要沒有水即可施工，而且施工質(zhì)量可靠。
6、聚乙烯丙（滌）綸防水卷材屬于樹脂類聚乙烯系列高分子防水卷材
7、聚乙烯丙（滌）綸防水卷材可以在環(huán)境范圍內(nèi)長期穩(wěn)定使用。
施工工藝：
1、清理基層
◆施工前，按前述對防水基層進(jìn)行檢查驗(yàn)收，不符合要求相關(guān)班組返工整改，
◆對基層上的浮灰、建渣、雜物和積水進(jìn)行清理清除，滿足施工條件。
2、基層處理
基層清理后，對基層裂縫、孔洞等缺陷用聚合物水泥砂漿摸平，清掃干凈；并充分濕潤，無積水。
3、細(xì)部節(jié)點(diǎn)處理
◆防水施工有各種細(xì)部節(jié)點(diǎn)，是變形集中和施工質(zhì)量完好率不高的部位。需增加細(xì)部節(jié)點(diǎn)處理。（如：柔性密封防水、附加層）
◆屋面防水工程的細(xì)部節(jié)點(diǎn)通常有陰陽角、水落口、立管根、變形縫、天溝、檐溝、泛水等。
◆層面立墻泛水的處理
◆立墻陰角部位應(yīng)增設(shè)一層附加層，將同質(zhì)材用同法施工一道，其寬度為500mm；搭接采用同法施工粘結(jié)，搭接寬度80mm。
◆鋪貼泛水處的防水卷材應(yīng)滿粘。泛水收邊根據(jù)泛水高度和泛水墻體材料確定其密封形式。
◆墻體為混凝土，卷材收邊可采用金屬壓條釘壓，并用密封材料封固。
4、屋面及地面防潮大面鋪貼防水卷材
◆聚合物水泥防水膠粘材料的配制：聚合物選用801膠水（或聚合物干粉），其配制比例為801膠：水：水泥=1：3：6，配制時先將水和801膠水加入容器內(nèi)攪拌溶解溶合，再加入水泥后機(jī)械攪拌至無凝塊、無沉淀、無氣泡即可使用，制成的聚合物水泥防水膠粘材料應(yīng)在3小時內(nèi)用完。
◆大面鋪貼防水卷材：先用毛刷或刮板將聚合物水泥防水膠粘材料均勻涂施在基層（找平層）上，涂層應(yīng)均勻，不露底、不堆積；隨即粘貼防水卷材，同時在防水卷材上表面用刮板排氣壓實(shí)，排出多余的部分防水膠粘材料，聚合物水泥防水涂層不小于1.3mm；復(fù)合防水層不得有空殼、鼓泡、皺折等現(xiàn)象。
◆聚乙烯丙綸復(fù)合防水卷材搭接：長邊接縫寬度為100mm，短邊接縫寬度為100mm，相鄰短邊接縫應(yīng)錯開500mm以上；防水層搭接應(yīng)與附加層搭接接縫錯開200mm以上。
◆防水卷材收邊處理：聚乙烯丙綸防水卷材粘貼至立墻泛水、管壁、水落口、檐口等部位的收邊（收頭）處理，要求粘結(jié)嚴(yán)實(shí)牢固，視情況采用水泥釘、壓條、金屬箍進(jìn)行機(jī)械固定，用聚合物水泥防水膠粘材料對收邊縫進(jìn)行密封防水處理。
